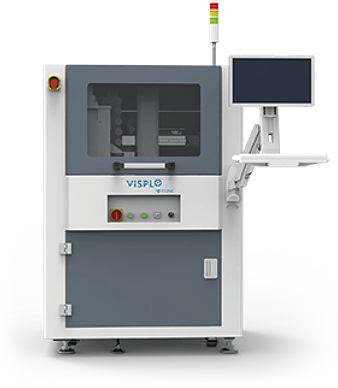

検査工程の自動化
検査不具合リスクの減少
品質向上 コスト削減
品質向上 コスト削減

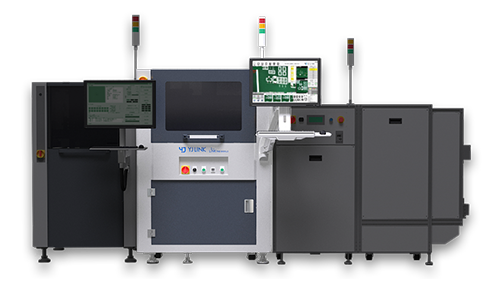

- AOIから受信したNG PCB不具合箇所にカメラが移動し、基板に触れることなくすべての不具合のチェックが可能。
- システムによる正確な不良検証が可能。
- カメラ画像をContorol PCで確認できるため、オペレータが検査のために、ラインで待機する必要がない。

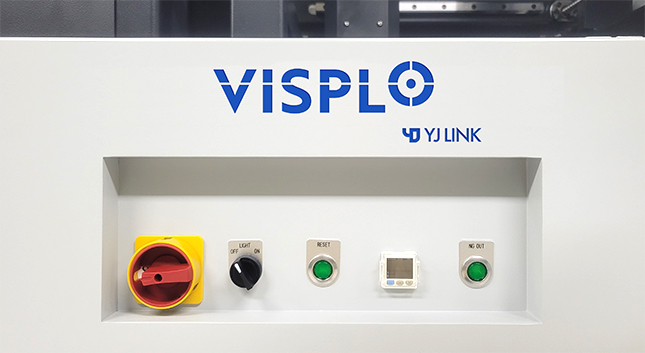

スイッチ (Switch)
メインスイッチ
ライト
リセットボタン
NG排出ボタン
1
2
3
4
1. メインスイッチ
2. ライト
3. リセットボタン
4. NG排出ボタン

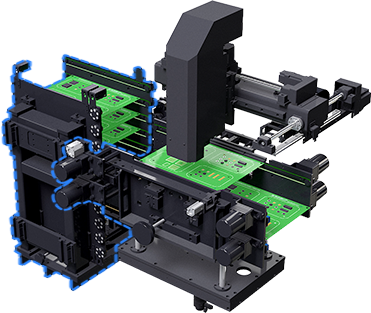

内部構成(Rack 区間)
Rack 区間 – NG PCB 積載
- ラックのPCBは最大10枚まで積載
- 必要によってオペレータがRackに積載されたNG PCBを検査区間レールに搬送
- Rackが満載される前にタワーランプで通知
オペレータがラインに待機する必要がなくなる

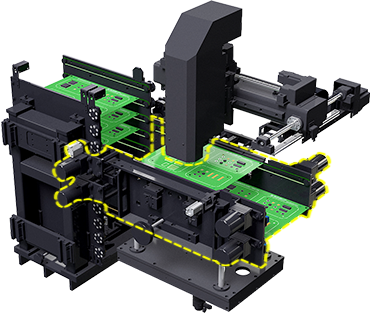

内部構成(Conveyor 区間)
Conveyor 区間 - 2層構造(別途駆動)
- 2F : 360ºカメラによるNG PCB検査
- 1F : OK PCB排出
- 最終OK判定されたPCBはNGからPASSに切り替わり、次の工程に進む
- 最終NG判定されたPCBはラインから除去
検査中に生産ラインは稼働可能

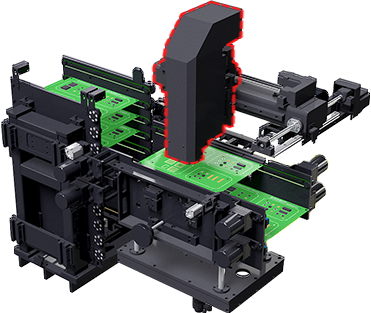

内部構成(Camera 区間)
Camera区間 – カメラ 360º 回転 ミラー ユニット 使用
- カメラがAOIから受信した不良位置に移動し、NG情報や画像をリアルタイムで表示
- 全ての不良位置をオペレータが最終NG/OKチェック可能
- カメラ倍率150倍拡大/縮小可能
基板除去作業なしで、すべての不良検査可能
